Localización de fallos de aislamiento en redes acopladas

Localización de fallos de aislamiento en redes acopladas

Controlador de aislamiento ISOMETER® iso685-D-P con localizador de fallos de aislamiento EDS44x y ampliación de relé IOM441

Con el ISOMETER® iso685-D-P, Bender se centra en una innovadora serie de dispositivos de control de aislamiento que responden a los últimos avances de la técnica en términos de fiabilidad, procedimientos de medición, manejabilidad y diseño. Además de la función principal de controlar continuamente el aislamiento de una red a tierra, la variante de la familia iso685ofrece muchas características adicionales que pueden ayudar a aumentar aún más el nivel de seguridad y ahorrar costes.

Control de aislamiento y localización de fallos de aislamiento

Cuanto mayor sea la red (sistema de TI) no puesta a tierra que se va controlar, más difícil será encontrar posibles fallos de aislamiento. Este desafío se supera con ayuda de dispositivos para la localización automática de fallos de aislamiento, que puede llevarse a cabo durante el funcionamiento. Resultado: La disponibilidad de la instalación aumenta enormemente y el tiempo de inactividad se minimiza. Para los dispositivos de localización de fallos de aislamiento se necesitan componentes eléctricos adicionales. La variante iso685-D-P de la serie iso685 puede utilizarse para sistemas con localización de fallos de aislamiento. Un generador de corriente de prueba integrado genera una corriente de prueba limitada a tierra en caso de fallo de aislamiento. Esta corriente de prueba se puede ajustar de forma variable. Mediante localizadores de fallos de aislamiento de la serie ISOSCAN® esta corriente de prueba se puede asignar a un equipo de consumo defectuoso a través de transformadores de corriente de medición. El iso685-D-P se comunica con los localizadores de fallos de aislamiento EDS440 y EDS441 a través de un bus de sensores RS-485 o un bus de carril DIN. Todos los ajustes de los equipos EDS44x pueden controlarse y configurarse mediante el servidor web del iso685-D-P. Es posible parametrizar cada canal individualmente o todos los canales simultáneamente.

… en redes acopladas

El controlador de aislamiento iso685-D-P también puede emplearse en aplicaciones con redes acopladas. Mediante la función EDSsync, todos los iso685-D-P incluidos en un grupo y todos los EDS allí conectados participan en la búsqueda de fallos de aislamiento. Esta función es independiente de si el control de aislamiento en las redes acopladas se realiza mediante ISOnet o mediante la desactivación de una entrada digital.

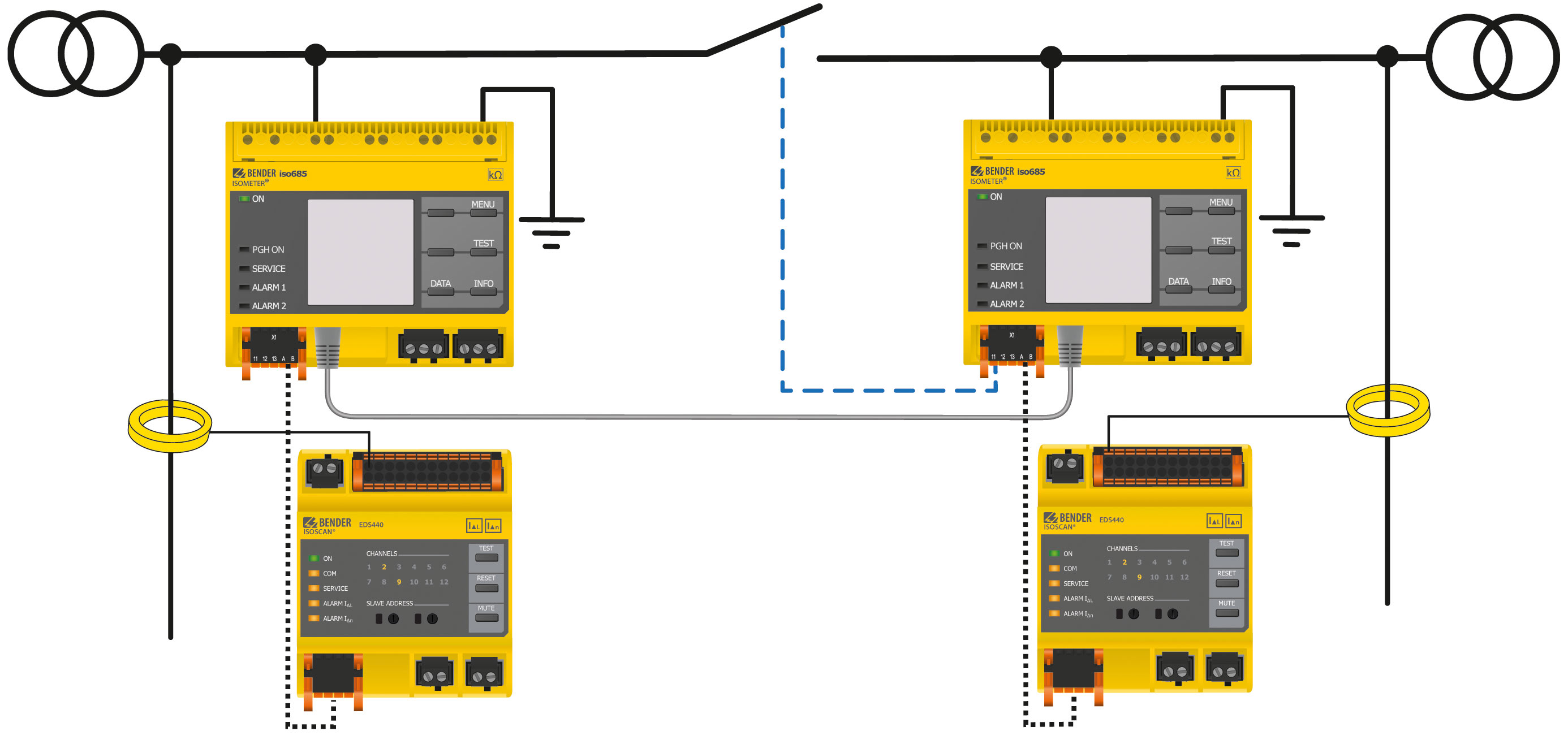

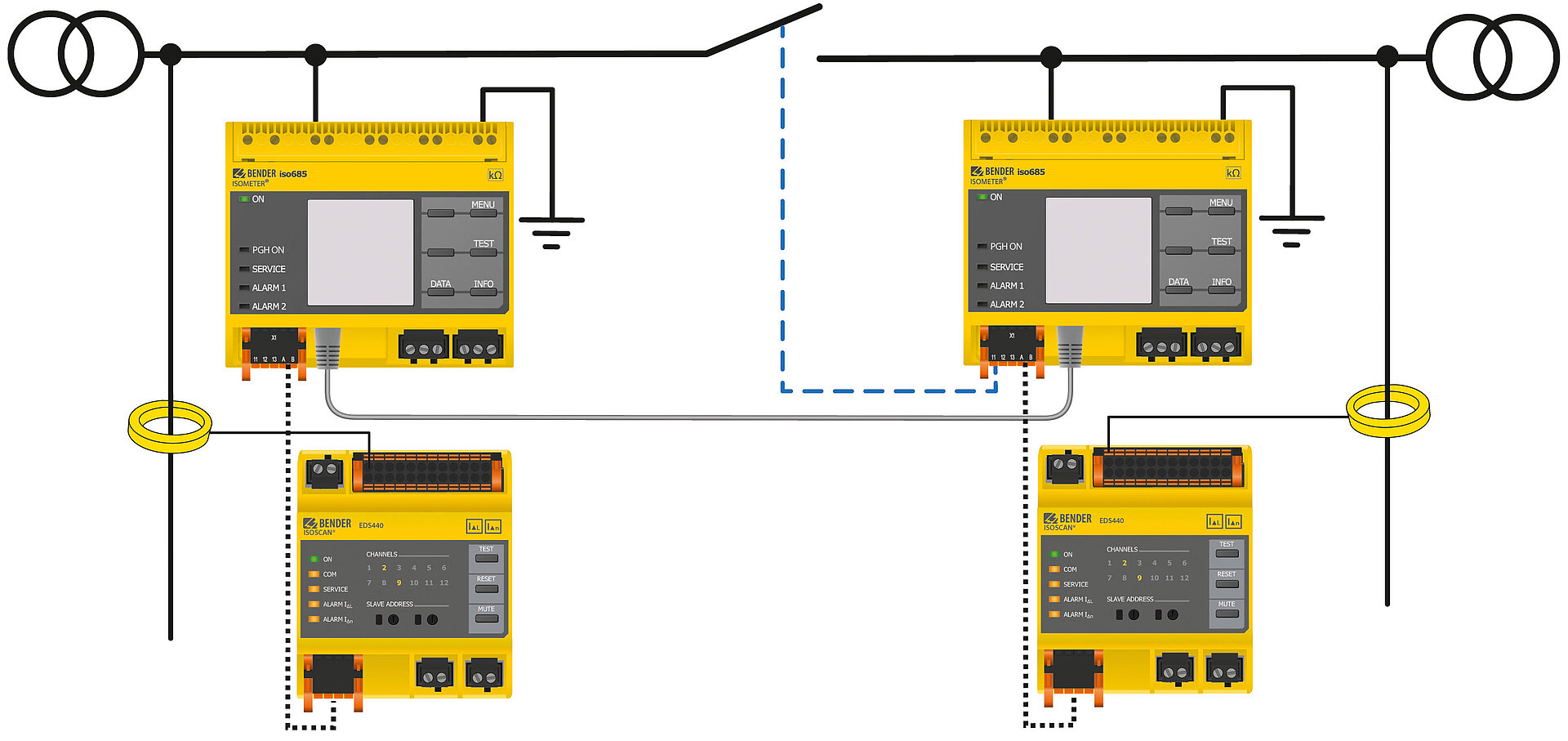

Localización de fallos de aislamiento en redes acopladas

La función EDSsync

Con la función ISOnet, en el ejemplo anterior, ambos iso685-D-P miden alternativamente uno tras otro y con total independencia de si el interruptor de acoplamiento entre las redes está cerrado o abierto. No es necesario un cableado complejo de un contacto auxiliar del interruptor de acoplamiento. Si uno de los dos dispositivos detecta un fallo de aislamiento, cambia automáticamente al modo de localización de fallos de aislamiento. Si la función EDSsync está activada, los fallos de aislamiento en ambos lados del interruptor de acoplamiento se buscan en paralelo. En sistemas grandes con varios participantes ISOnet, un iso685-D-P puede tardar varios minutos en recibir y medir la autorización de medición. La función de prioridad ISOnet puede utilizarse para recuperar la autorización de medición para cada dispositivo del sistema ISOnet y realizar manualmente una medición de aislamiento o iniciar la localización manual de fallos de aislamiento. En caso de que el sistema ISOnet tenga un fallo, los fallos de comunicación pueden asignarse a un relé para recibir un mensaje.

La función ISOloop

Si el iso685-D-P se desactiva a través de una entrada digital, se realiza un control permanente del aislamiento en ambos lados. Uno de los dos dispositivos de control de aislamiento solo se desactiva en caso de acoplamiento de las dos redes. Esto garantiza un tiempo de medición corto de la resistencia de aislamiento y una rápida localización de fallos de aislamiento en caso de fallo sin retardo temporal.

Los sistemas anulares se utilizan con frecuencia en barcos. Para garantizar tiempos de medición cortos y una rápida localización de fallos de aislamiento, a menudo se selecciona la desactivación a través de una entrada digital. Estas redes tienen una particularidad: La función ISOloop puede activarse para garantizar el control de aislamiento y la localización de fallos de aislamiento incluso cuando todos los interruptores de acoplamiento están cerrados. Si todos los interruptores de acoplamiento están cerrados, un iso685-D-P permanece activo cuando se activa la función ISOloop. No hay necesidad de un control complejo a través de un PLC. Los dispositivos de control de aislamiento solo tienen que conectarse y parametrizarse a través de Ethernet. De este modo se garantiza que se puedan detectar incluso los consumidores que estén conectadoas durante un corto período de tiempo y que tengan un fallo de aislamiento.

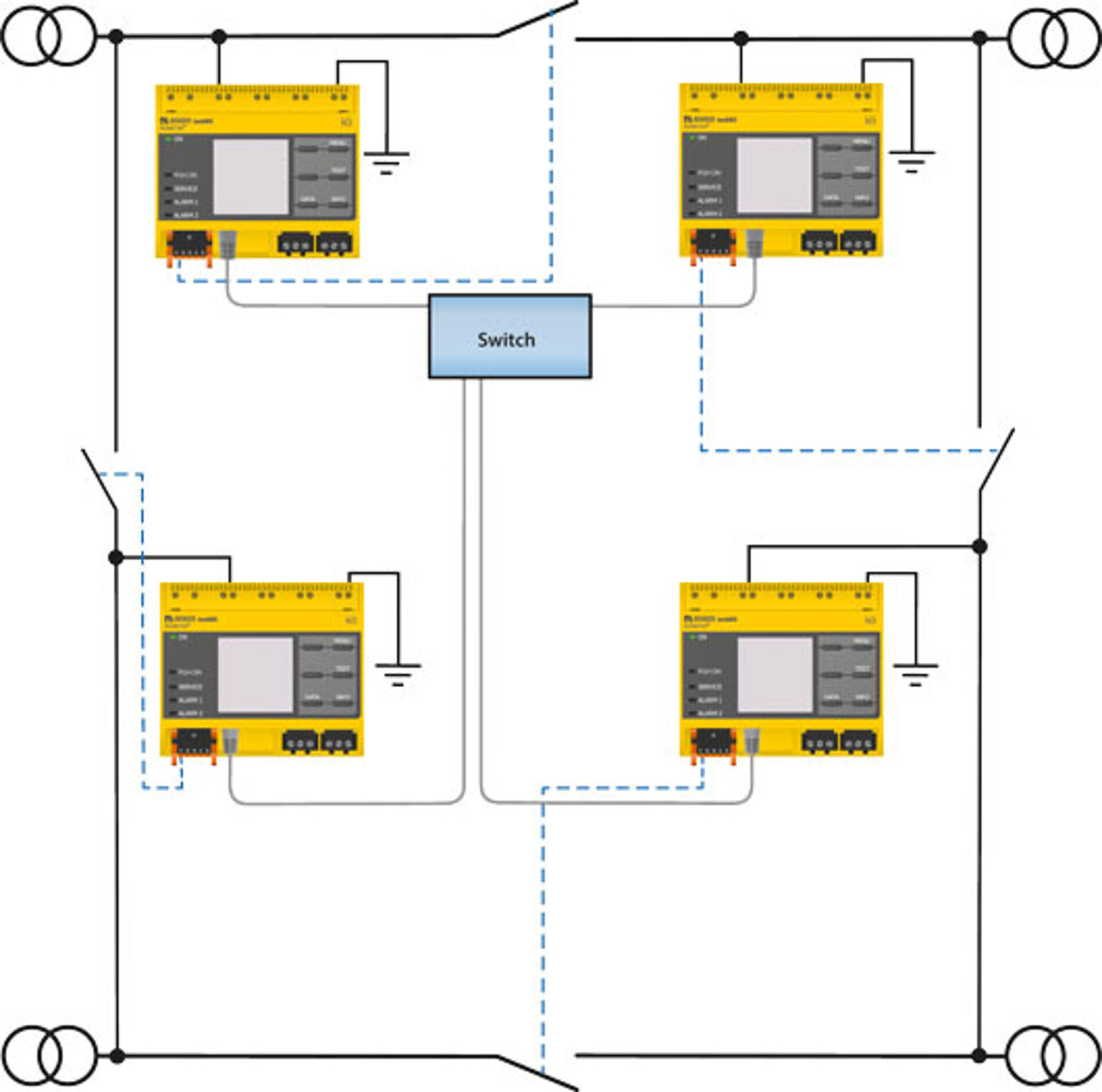

Control de aislamiento en sistemas anulares

Ampliación de relé IOM441

En un iso685-D-P pueden conectarse hasta 50 EDS. Combinando el EDS44x con la ampliación de relé IOM441, se puede proporcionar un contacto libre de potencial a cada canal de medición de un EDS44x. Esto permite generar mensajes o desconectar salidas con equipos de consumo menos importantes para seguir manteniendo en un alto nivel la disponibilidad del esquema IT para los equipos de consumo realmente importantes.

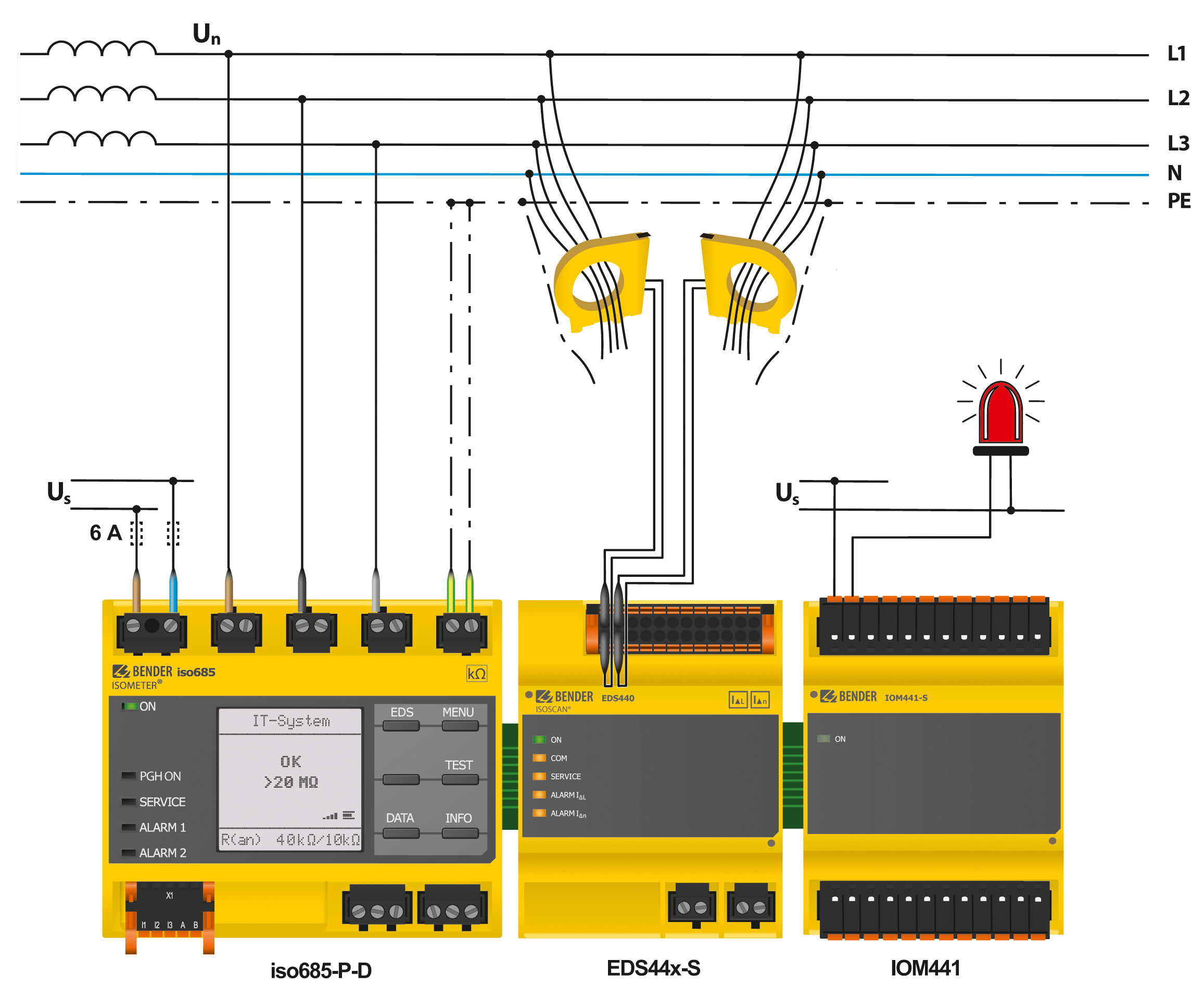

Ampliación de relé del EDS44x-S con IOM441

Mensajes de texto simple para facilitar la localización

Los nuevos métodos de medición permiten localizar incluso fallos de alta resistencia con altas capacidades de derivación de la red y bajas corrientes de prueba. Los canales defectuosos se muestran en la pantalla del iso685-D-P y pueden ser sustituidos por mensajes de texto simple. En caso de un fallo de aislamiento en un motor, en la pantalla podría aparecer por ejemplo "Fallo de aislamiento compresor 1". Esto permite localizar fallos incluso sin tener que estudiar un esquema de conexiones y facilita aún más la búsqueda de fallos.

Comunicación

El iso685-D-P puede comunicarse mediante Modbus TCP, Modbus RTU e isoData. Si el iso685-D-P se utiliza junto con un EDS44x-L, la comunicación con un sistema de control superior debe tener lugar mediante Modbus TCP.

En las redes de CC, el iso685-D-P puede dispararse a una tensión de desplazamiento de CC contra tierra y generar una preadvertencia. Los valores de respuesta correspondientes para esta preadvertencia y desconexión se pueden ajustar en pasos de 5 V.
