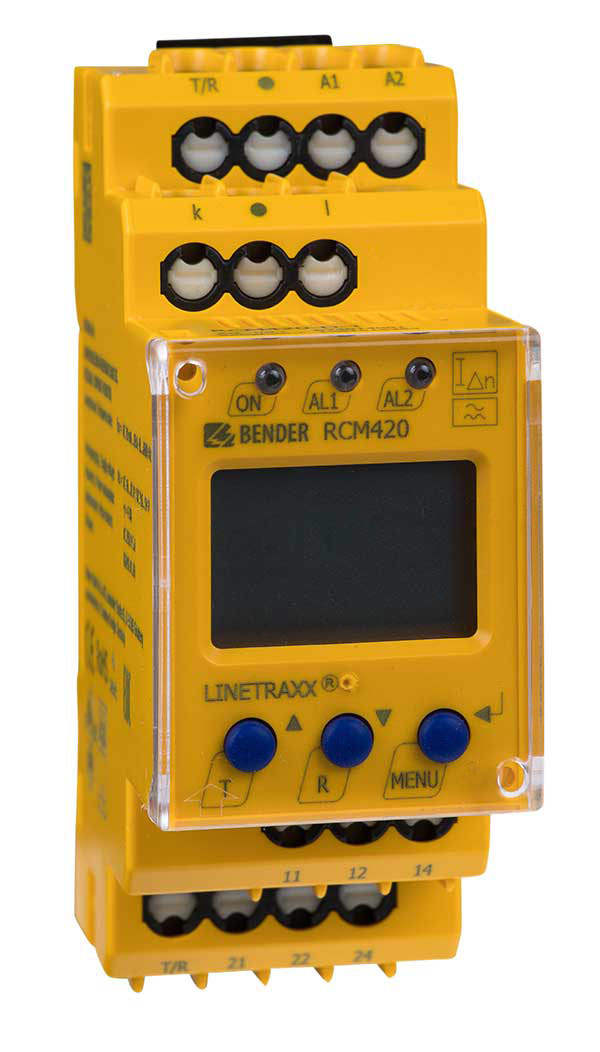

LINETRAXX® RCM420
El monitor de corriente diferencial sensible a corriente alterna y a corriente pulsante RCM420-D (Tipo A) permite conocer en todo momento el estado de la instalación, mostrando los valores de fuga existentes. Además permite dos niveles de alarma: alarma y alarma previa (prealarma) con los que se puede actuar. Este equipo se utiliza para la vigilancia de fallos, o fuga a tierra en sistemas puestos a tierra (Sistemas TN y TT), en los que, en caso de fallo o avería, deba avisarnos.
Además de realizar la monitorización de la corriente de fuga, estos equipos permiten vigilar conductores individuales, p. ej. conductor PE, puentes N-PE, puentes PE-PAS.
Mediante la etapa de alarma previa (50…100 % del valor de respuesta ajustado I∆n2) se puede diferenciar entre alarma previa y alarma. Como el registro de los valores de medida se efectúa a través de transformador de corriente de medida, el aparato es prácticamente independiente de la corriente de carga y de la tensión nominal de la instalación.
El monitor de corriente diferencial sensible a corriente alterna y a corriente pulsante RCM420-D (Tipo A) permite conocer en todo momento el estado de la instalación, mostrando los valores de fuga existentes. Además permite dos niveles de alarma: alarma y alarma previa (prealarma) con los que se puede actuar. Este equipo se utiliza para la vigilancia de fallos, o fuga a tierra en sistemas puestos a tierra (Sistemas TN y TT), en los que, en caso de fallo o avería, deba avisarnos.
Además de realizar la monitorización de la corriente de fuga, estos equipos permiten vigilar conductores individuales, p. ej. conductor PE, puentes N-PE, puentes PE-PAS.
Mediante la etapa de alarma previa (50…100 % del valor de respuesta ajustado I∆n2) se puede diferenciar entre alarma previa y alarma. Como el registro de los valores de medida se efectúa a través de transformador de corriente de medida, el aparato es prácticamente independiente de la corriente de carga y de la tensión nominal de la instalación.
Características
- Vigilante de corriente diferencial tipo A sensible a la corriente alterna y a la corriente pulsante según IEC 62020
- Medición del valor eficaz (AC)
- Dos valores de respuesta ajustables por separado
- Margen de frecuencia 42…2000 Hz
- Retardo de arranque, de respuesta y de desactivación ajustables
- Función de reenganche
- Indicación del valor de medida a través de display LC
- Memoria del valor de disparo
- Vigilancia de conexión del transformador toroidal
- LEDs de aviso para servicio, Alarma 1, Alarma 2
- Tecla Test/Reset interna/externa
- Dos relés de alarma separados, cada uno con 1 contacto conmutado
- Corriente de trabajo/reposo y comportamiento de la memoria ajustable
- Protección por contraseña para el ajuste del aparato
- Autovigilancia del aparato
- Tapa transparente precintable
- Carcasa de 2 módulos (36 mm)
- Conforme con RoHS
- Bornas de presión (dos bornas por conexión)
Aplicaciones
- Vigilancia de la corriente diferencial en sistemas de 2, 3 o 4 conductores
- Vigilancia de corriente en conductores individuales que generalmente no llevan corriente
- Circuitos de tomas de corriente para equipos que funcionan durante largos períodos sin supervisión y no deben fallar
- Sistemas de alarmas, instalaciones de seguridad
- Instalaciones de aire acondicionado, instalaciones informáticas
- Instalaciones de refrigeración de material refrigerado valioso
- Cocinas industriales
- Vigilancia de corrientes parasitas en suministros de corriente conectados a tierra
- Carga de conductores N
- Calefacciones para tuberías
LINETRAXX® RCM420 Variante(s)
| Tipo | Margen de respuesta I∆n | Margen de frecuencia | Tensión de alimentación | Ref.** |
|---|---|---|---|---|
| RCM420-D-1 | 10 mA…10 A | 42…2000 Hz | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B74014001 B94014001 |
| RCM420-D-2 | 10 mA…10 A | 42…2000 Hz | DC 70…300 V / AC 70…300 V, 42…460 Hz | B74014002 B94014002 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para LINETRAXX® RCM420
Transformadores toroidales
| Tipo | Diámetro interior (mm) | Ref. |
|---|---|---|
| CTAC20 | ø 20 | B98110005 |
| CTAC35 | ø 35 | B98110007 |
| CTAC60 | ø 60 | B98110017 |
| CTAC120 | ø 120 | B98110019 |
| CTAC210 | ø 210 | B98110020 |
| WR70x175 | 70 x 175 | B98080609 |
| WR115x305 | 115 x 305 | B98080610 |
| WS20x30 | 20 x 30 | B98080601 |
| WS50x80 | 50 x 80 | B98080603 |
| WS80x120 | 80 x 120 | B98080606 |
Otros tipos de transformadores toroidales previa consulta.
Accesorios
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
