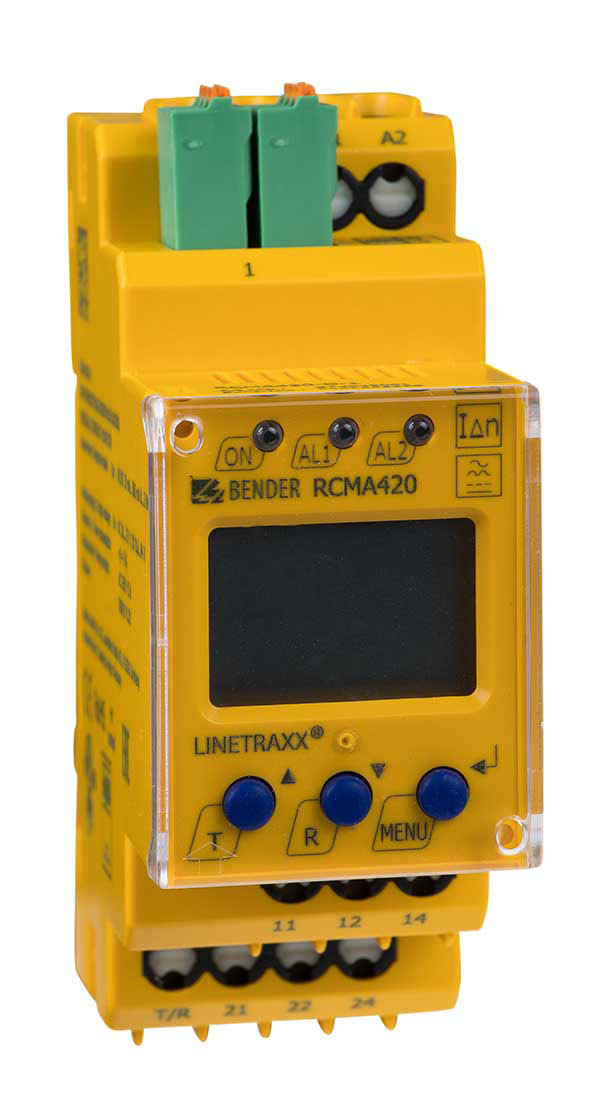

LINETRAXX® RCMA420
El monitor de corriente diferencial sensible a todas las corrientes RCMA420 se utiliza para la vigilancia de sistemas puestos a tierra (sistemas TN y TT), en los que pueden aparecer corrientes continuas de error o corrientes diferenciales, cuyo valor es permanentemente superior a cero. Se trata, en especial, de consumidores con rectificadores de puente de seis impulsos o rectificación de una sola vía con estabilización, p. ej. convertidores, aparatos cargadores, maquinaria de obras con accionamientos regulados por frecuencia. Las corrientes en conductores individuales pueden vigilarse también con el RCMA420.
Mediante la etapa de alarma previa (50…100 % del valor de respuesta ajustado IΔn2) puede diferenciarse entre alarma previa y alarma. Como el registro de los valores de medida se efectúa a través del transformador de corriente de medida, el aparato es prácticamente independiente de la tensión nominal y de la corriente de la instalación.
El monitor de corriente diferencial sensible a todas las corrientes RCMA420 se utiliza para la vigilancia de sistemas puestos a tierra (sistemas TN y TT), en los que pueden aparecer corrientes continuas de error o corrientes diferenciales, cuyo valor es permanentemente superior a cero. Se trata, en especial, de consumidores con rectificadores de puente de seis impulsos o rectificación de una sola vía con estabilización, p. ej. convertidores, aparatos cargadores, maquinaria de obras con accionamientos regulados por frecuencia. Las corrientes en conductores individuales pueden vigilarse también con el RCMA420.
Mediante la etapa de alarma previa (50…100 % del valor de respuesta ajustado IΔn2) puede diferenciarse entre alarma previa y alarma. Como el registro de los valores de medida se efectúa a través del transformador de corriente de medida, el aparato es prácticamente independiente de la tensión nominal y de la corriente de la instalación.
Características
- Vigilante de corriente diferencial tipo B sensible a todas las corrientes según IEC 62020 e IEC/TR 60755
- Medición del valor eficaz (AC + DC)
- Dos valores de respuesta ajustables por separado 10…500 mA
- Margen de frecuencia 0…2000 Hz
- Retardo de arranque, de respuesta y de desactivación ajustables
- Indicación del valor de medida a través de display LC
- Memoria del valor de disparo
- Vigilancia de conexión del transformador toroidal
- LEDs de aviso para servicio, Alarma 1, Alarma 2
- Tecla Test/Reset interna/externa
- Dos relés de alarma separados, cada uno con 1 contacto conmutado
- Corriente de trabajo/reposo y memorización ajustable
- Autovigilancia permanente
- Display LC multifunción
- Protección por contraseña para ajustes del aparato
- Tapa transparente precintable
- Carcasa de 2 módulos (36 mm)
- Conforme con RoHS
- Bornas de presión (dos bornas por conexión)
Aplicaciones
- Vigilancia de la corriente diferencial sensible a todas las corrientes, en
- sistemas de 2, 3 o 4 conductores (sistemas TN y TT)
- Vigilancia de accionamientos regulados, SAIs, maquinaria de construcción, maquinaria de imprenta, sistemas de baterías, instalaciones de laboratorios, máquinas mecanizadoras de madera, instalaciones de soldadura de media frecuencia, industria del mueble, instalaciones médicas, etc.
- Vigilancia de corriente sensible a todas las corrientes de conductores individuales que generalmente no llevan corriente (p.ej. conductor N)
LINETRAXX® RCMA420 Variante(s)
| Tipo | Margen de respuesta IΔn | Margen de frecuencia | Tensión de alimentación US* | Ref.** |
|---|---|---|---|---|
| RCMA420-D-1 | 10…500 mA | 0…2000 Hz | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B74043001 B94043001 |
| RCMA420-D-2 | 10…500 mA | 0…2000 Hz | DC 70…300 V / AC 70…300 V, 42…460 Hz | B74043002 B94043002 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para LINETRAXX® RCMA420
Transformador toroidales
| Tipo | Diámetro interior (mm) | Ref. |
|---|---|---|
| CTUB101-CTBC20 | ø 20 | B78120010 |
| CTUB101-CTBC20P | ø 20 | B78120020 |
| CTUB101-CTBC35 | ø 35 | B78120012 |
| CTUB101-CTBC35P | ø 35 | B78120022 |
| CTUB101-CTBC60 | ø 60 | B78120014 |
| CTUB101-CTBC60P | ø 60 | B78120024 |
Cable de conexión del toroidales – RCMA420-D
| Tipo | Longitud/m | Ref. |
|---|---|---|
| CTX-100 | 1 | B98110080 |
| CTX-250 | 2,5 | B98110081 |
| CTX-500 | 5 | B98110082 |
| CTX-1000 | 10 | B98110083 |
Accesorios
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
