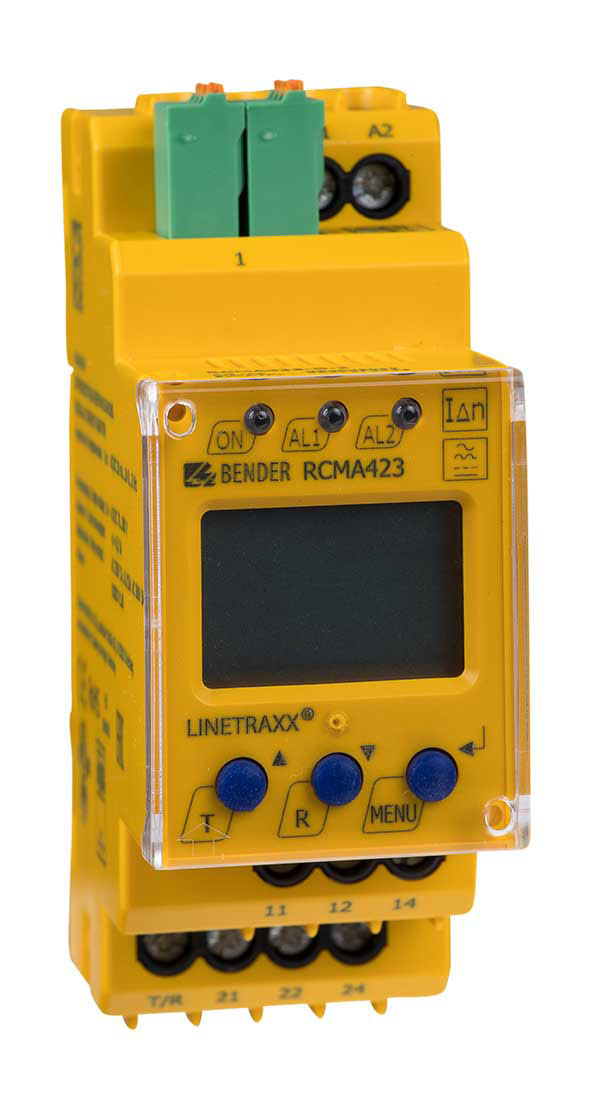

LINETRAXX® RCMA423
- Medida sensible a todas las corrientes tipo B
- Valores de respuesta ajustables
- Para la protección personal, contra incendios y del sistema
El monitor de corriente diferencial sensible a todas las corrientes RCMA423 se utiliza para la vigilancia de sistemas puestos a tierra (sistemas TN y TT), en los que pueden aparecer corrientes continuas de error o corrientes diferenciales, cuyo valor es permanentemente superior a cero. Se trata, en especial, de consumidores con rectificadores de puente de seis impulsos o rectificación de una sola vía con estabilización, p. ej. convertidores, aparatos cargadores, maquinaria de obras con accionamientos regulados por frecuencia. Las corrientes en conductores individuales pueden vigilarse también con el RCMA423.
Mediante la etapa de alarma previa (50…100 % del valor de respuesta ajustado IΔn2) puede diferenciarse entre alarma previa y alarma. Como el registro de los valores de medida se efectúa a través del transformador de corriente de medida, el aparato es prácticamente independiente de la tensión nominal y de la corriente de la instalación.
- Medida sensible a todas las corrientes tipo B
- Valores de respuesta ajustables
- Para la protección personal, contra incendios y del sistema
El monitor de corriente diferencial sensible a todas las corrientes RCMA423 se utiliza para la vigilancia de sistemas puestos a tierra (sistemas TN y TT), en los que pueden aparecer corrientes continuas de error o corrientes diferenciales, cuyo valor es permanentemente superior a cero. Se trata, en especial, de consumidores con rectificadores de puente de seis impulsos o rectificación de una sola vía con estabilización, p. ej. convertidores, aparatos cargadores, maquinaria de obras con accionamientos regulados por frecuencia. Las corrientes en conductores individuales pueden vigilarse también con el RCMA423.
Mediante la etapa de alarma previa (50…100 % del valor de respuesta ajustado IΔn2) puede diferenciarse entre alarma previa y alarma. Como el registro de los valores de medida se efectúa a través del transformador de corriente de medida, el aparato es prácticamente independiente de la tensión nominal y de la corriente de la instalación.
Características
- Vigilante de corriente diferencial tipo B sensible a todas las corrientes según IEC 62020 e IEC/TR 60755
- Medición del valor eficaz (AC + DC)
- Dos valores de respuesta ajustables por separado 30 mA…3 A
- Margen de frecuencia 0…2000 Hz
- Retardo de arranque, de respuesta y de desactivación ajustables
- Indicación del valor de medida a través de display LC
- Memoria del valor de disparo
- Vigilancia de conexión del transformador toroidal
- LEDs de aviso para servicio, Alarma 1, Alarma 2
- Tecla Test/Reset interna/externa
- Dos relés de alarma separados, cada uno con 1 contacto conmutado
- Corriente de trabajo/reposo y memorización ajustable
- Autovigilancia permanente
- Display LC multifunción
- Protección por contraseña para ajustes del aparato
- Tapa transparente precintable
- Bornas de presión (dos bornas por conexión)
- Carcasa de 2 módulos (36 mm)
Aplicaciones
- Vigilancia de todas las corrientes sensible a la corriente universal, en sistemas de 2, 3 o 4 conductores (sistemas TN y TT)
- Vigilancia de accionamientos regulados, SAIs, maquinaria de construcción, maquinaria de imprenta, sistemas de baterías, instalaciones de laboratorios, máquinas mecanizadoras de madera, instalaciones de soldadura de media frecuencia, industria del mueble, instalaciones médicas, etc.
- Vigilancia de corriente sensible a todas las corrientes de conductores individuales que generalmente no llevan corriente (p.ej. conductor N)
LINETRAXX® RCMA423 Variante(s)
| Tipo | Margen de respuesta IΔn | Margen de frecuencia | Tensión de alimentación US* | Ref.** |
|---|---|---|---|---|
| RCMA423-D-1 | 30 mA…3 A | 0…2000 Hz | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B74043023 B94043023 |
| RCMA423-D-2 | 30 mA…3 A | 0…2000 Hz | DC 70…300 V / AC 70…300 V, 42…460 Hz | B74043025 B94043025 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para LINETRAXX® RCMA423
Transformador toroidales
| Tipo | Diámetro interior (mm) | Ref. |
|---|---|---|
| CTUB101-CTBC20 | ø 20 | B78120010 |
| CTUB101-CTBC20P | ø 20 | B78120020 |
| CTUB101-CTBC35 | ø 35 | B78120012 |
| CTUB101-CTBC35P | ø 35 | B78120022 |
| CTUB101-CTBC60 | ø 60 | B78120014 |
| CTUB101-CTBC60P | ø 60 | B78120024 |
| CTUB101-CTBC120 | ø 120 | B78120016 |
| CTUB101-CTBC120P | ø 120 | B78120026 |
| CTUB101-CTBC210 | ø 210 | B78120018 |
| CTUB101-CTBC210P | ø 210 | B78120028 |
Cable de conexión del transformador toroidales – RCMA423-D
| Tipo | Longitud/m | Ref. |
|---|---|---|
| CTX-100 | 1 | B98110080 |
| CTX-250 | 2,5 | B98110081 |
| CTX-500 | 5 | B98110082 |
| CTX-1000 | 10 | B98110083 |
Accesorios
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
Descargas para LINETRAXX® RCMA423
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | RCMA42x | 88.7 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Manuales | RCMA423 | 1.7 MB | DE | 2021/05/07 10:08:3707.05.2021 10:08:37 | D00063 |
| Manuales | RCMA423 | 1.7 MB | EN | 2021/05/07 10:08:2707.05.2021 10:08:27 | D00063 |
| Datos técnicos | RCMA423 | 362.9 KB | DE | 2020/01/10 10:34:4610.01.2020 10:34:46 | D00063 |
| Datos técnicos | RCMA423 | 332.7 KB | EN | 2020/01/10 10:35:0310.01.2020 10:35:03 | D00063 |
| Datos técnicos | RCMA423 | 334.5 KB | ES | 2020/09/04 05:48:5504.09.2020 05:48:55 | D00063 |
| Datos técnicos | RCMA423 | 530.3 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00063 |
| Datos técnicos | XM420-Schnittstellenoptionen | 264.1 KB | DE | 2019/05/13 10:31:3513.05.2019 10:31:35 | |
| Datos técnicos | XM420 interface options | 223.5 KB | EN | 2019/05/13 10:31:3613.05.2019 10:31:36 | D00051 |
| Guías rápida | RCMA423 | 510.8 KB | DE | 2023/11/16 06:23:3616.11.2023 06:23:36 | D00063 |
| Guías rápida | RCMA423 | 510.8 KB | EN | 2023/11/16 06:23:3616.11.2023 06:23:36 | D00063 |
| Información técnica | Changed variants of relays from goldplated to silver-plated contacts | 166.3 KB | EN | 2022/06/27 09:03:0827.06.2022 09:03:08 | |
| Información técnica | Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte | 166.3 KB | DE | 2022/06/27 09:03:0827.06.2022 09:03:08 |
