LINETRAXX® CMD420/CMD421

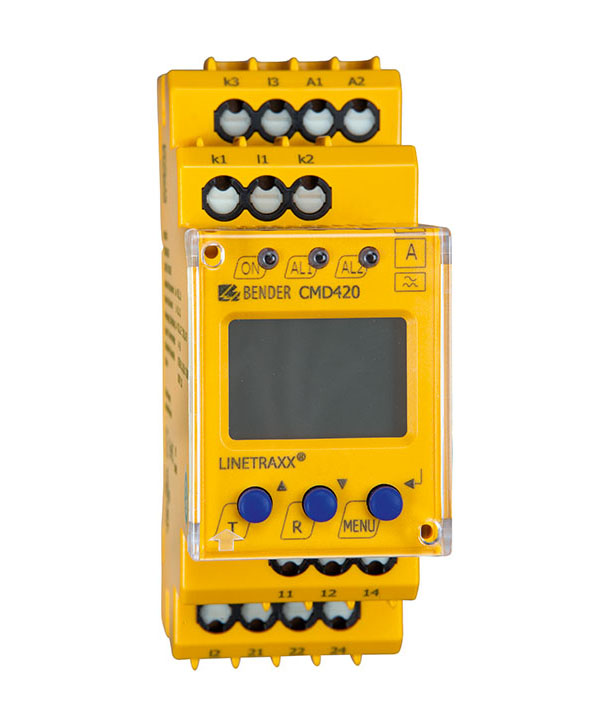

El monitor de corriente de carga AC CMD420/421 cuenta con tres entradas de medida para máxima corriente, mínima corriente o máxima y mínima corriente con función de ventana. Las corrientes se miden valor r.m.s. AC y se muestran de manera continua en la pantalla. Cada canal de medida se puede seleccionar con los botones “arriba” y “abajo”. Los valores que sobrepasen los valores de alarma son almacenados. El equipo cuenta con retardos de activación para evitar disparos debidos a corrientes generadas por equipos o por características especiales de la instalación.

Para realizar la medida se deben conectar tres transformadores de medida al CMD420/421. La relación de transformación “n” de los transformadores de medida (n= x/1A y n= x/5A) se pueden configurar hasta un factor de n = 2000.

El valor de corriente de la instalación se puede calcular multiplicando la medida por el factor configurado que se muestra en la pantalla. Los valores se pueden tomar de un solo sistema trifásico o de tres sistemas monofásicos distintos.

El CMD420/421 necesita una fuente de alimentación externa.

¿Alguna duda? Contáctenos!

LINETRAXX® CMD420/CMD421
LINETRAXX® CMD420/CMD421

El monitor de corriente de carga AC CMD420/421 cuenta con tres entradas de medida para máxima corriente, mínima corriente o máxima y mínima corriente con función de ventana. Las corrientes se miden valor r.m.s. AC y se muestran de manera continua en la pantalla. Cada canal de medida se puede seleccionar con los botones “arriba” y “abajo”. Los valores que sobrepasen los valores de alarma son almacenados. El equipo cuenta con retardos de activación para evitar disparos debidos a corrientes generadas por equipos o por características especiales de la instalación.

Para realizar la medida se deben conectar tres transformadores de medida al CMD420/421. La relación de transformación “n” de los transformadores de medida (n= x/1A y n= x/5A) se pueden configurar hasta un factor de n = 2000.

El valor de corriente de la instalación se puede calcular multiplicando la medida por el factor configurado que se muestra en la pantalla. Los valores se pueden tomar de un solo sistema trifásico o de tres sistemas monofásicos distintos.

El CMD420/421 necesita una fuente de alimentación externa.

¿Alguna duda? Contáctenos!

Características

  • Vigilancia de subcorriente o sobrecorriente en redes AC con alarma previa y principal o vigilancia de corriente con función de ventana
  • Vigilancia de corriente a través de transformador, dependiendo de la versión del equipo, adecuado para transformadores estándar x/1 A, x/5 A
  • Mediante factor de transmisión adaptable a todos los transformadores de corriente estándar x/1A, x/5A
  • Retardo de arranque, de respuesta y de desactivación ajustables
  • Histéresis de conmutación ajustable
  • Medición del valor eficaz AC
  • Indicación digital del valor de medida a través de display LC multifunción
  • LEDs para servicio, Alarma 1, Alarma 2
  • Memoria de errores para el valor de activación
  • Autovigilancia cíclica
  • Tecla Test/Reset interna
  • Dos relés de alarma separados, cada uno con 1 contacto conmutado
  • Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
  • Protección por contraseña para el ajuste del aparato
  • Tapa transparente precintable
  • Carcasa de 2 módulos (36 mm)
  • Bornas de presión (dos bornas por conexión)
  • Conforme con RoHS

Aplicaciones

  • Consumo de corriente de motores, p.ej. bombas, ascensores, grúas
  • Vigilancia de circuitos de iluminación, corriente de calefacción, estaciones de carga
  • Vigilancia de iluminación de emergencia
  • Vigilancia de tornillos sinfín de transporte, p.ej. en depuradoras
  • Aspiración de polvo en el mecanizado de madera
  • Regulación del 70 % según CEE 2012 para onduladores fotovoltaicos

LINETRAXX® CMD420/CMD421 Variante(s)

TipoTensión de alimentación US*MediciónValor de respuestaRef.**
CMD420-D-1AC 16…72 V / DC 9,6 V…94 V, 15…460 Hza través de transformador de corriente x/1A0,1…1 A x nB73060006
B93060006
CMD420-D-2AC/DC 70…300 V, 15…460 Hza través de transformador de corriente x/1A0,1…1 A x nB73060007
B93060007
CMD421-D-1AC 16…72 V / DC 9,6 V…94 V, 15…460 Hza través de transformador de corriente x/5A0,5…5 A x nB73060008
B93060008
CMD421-D-2AC/DC 70…300 V, 15…460 Hza través de transformador de corriente x/5A0,5…5 A x nB73060009
B93060009

* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)

Accesorios opcionales para LINETRAXX® CMD420/CMD421

TipoRef.
Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad)B98060008
Marco de montaje XM420 B990994
