LINETRAXX® CME420

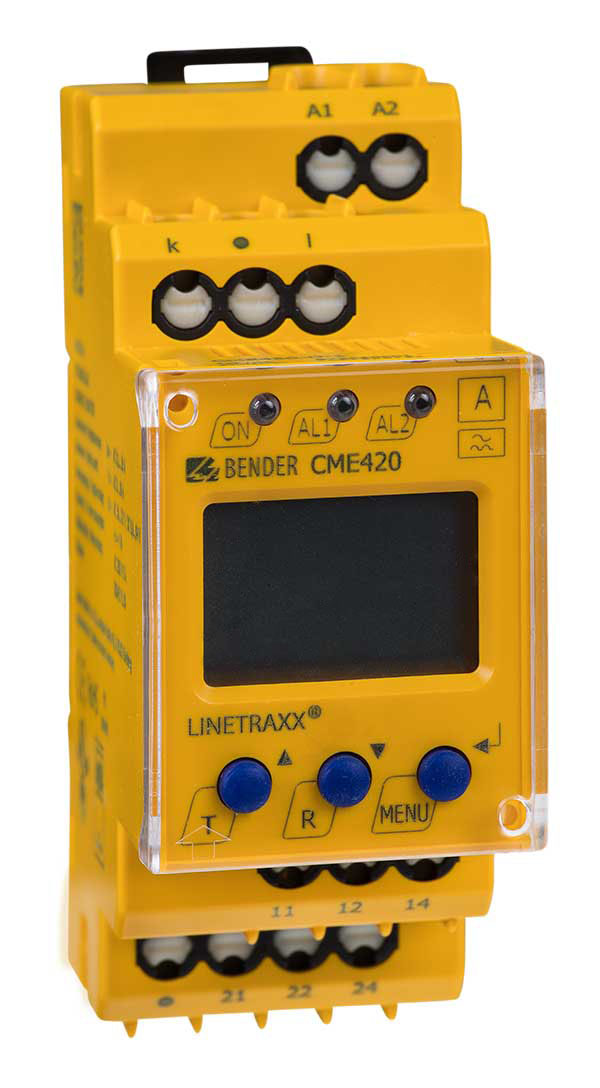

El monitor de corriente de carga AC CME420 realiza la vigilancia de máxima corriente, mínima corriente o máxima y mínima corriente con función de ventana. Las corrientes se miden valor r.m.s. AC y se muestran de manera continua en la pantalla. Los valores que sobrepasen los valores de alarma son almacenados. El equipo cuenta con retardos de activación para evitar disparos debidos a corrientes generadas por equipos o por características especiales de la instalación. Se puede realizar la monitorización directa o indirectamente a través de transformadores estándar (x/5A). El CME420 necesita una fuente de alimentación externa.
El monitor de corriente de carga AC CME420 realiza la vigilancia de máxima corriente, mínima corriente o máxima y mínima corriente con función de ventana. Las corrientes se miden valor r.m.s. AC y se muestran de manera continua en la pantalla. Los valores que sobrepasen los valores de alarma son almacenados. El equipo cuenta con retardos de activación para evitar disparos debidos a corrientes generadas por equipos o por características especiales de la instalación. Se puede realizar la monitorización directa o indirectamente a través de transformadores estándar (x/5A). El CME420 necesita una fuente de alimentación externa.
Características
- Vigilancia de subcorriente y sobrecorriente en sistemas AC 0,1…16 A
- Vigilancia de corriente indirecta con transformador de corriente estándar x/5A
- Mediante factor de transmisión adaptable a todos los transformadores de corriente estándar x/5A
- Posibilidad de seleccionar distintas funciones de vigilancia < I, > I o < I/> I
- Retardo de arranque, de respuesta y desactivación
- Histéresis de conmutación ajustable
- Medición del valor efectivo (AC)
- Indicación digital del valor de medida a través de display LC multifunción
- LEDs para servicio, Alarma 1, Alarma 2
- Memoria de valores de medida para el valor de activación
- Autovigilancia permanente
- Tecla Test/Reset interna
- Dos relés de alarma separados, cada uno con 1 contacto conmutado
- Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
- Protección por contraseña para el ajuste del aparato
- Tapa transparente precintable
- Carcasa de 2 módulos (36 mm)
- Bornas de presión (dos bornas por conexión)
- Conforme con RoHS
Aplicaciones
- Consumo de corriente de motores, p.ej. bombas, ascensores, grúas
- Vigilancia de circuitos de iluminación, corriente de calefacción, estaciones de carga
- Vigilancia de iluminación de emergencia
- Vigilancia de tornillos sinfín de transporte, p.ej. en depuradoras
- Aspiración de polvo en el mecanizado de madera
LINETRAXX® CME420 Variante(s)
| Tipo | Tensión de alimentación US* | Medición | Margen de indicación | Valores de respuesta | Ref.** |
|---|---|---|---|---|---|
| CME420-D-1 | DC 9,6…94 V/ AC 16…72 V, 42…460 Hz | directo/a través de transformador de corriente x/5A | 0,1…16 A/5…999 A | 0,1…16 A x n | B73060001 B93060001 |
| CME420-D-2 | DC 70…300 V/ AC 70…300 V, 42…460 Hz | directo/a través de transformador de corriente x/5A | 0,1…16 A/5…999 A | 0,1…16 A x n | B73060002 B93060002 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
