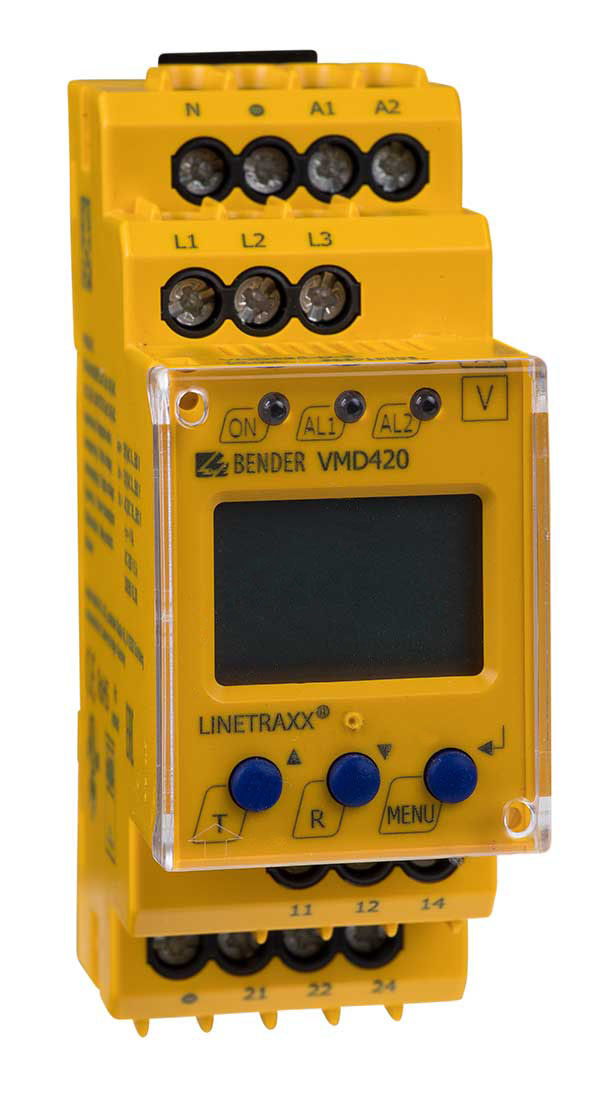

LINETRAXX® VMD420

LINETRAXX® VMD420

  • Vigilancia de la subtensión, sobretensión y frecuencia en sistemas 3(N)AC 0…500 V
  • Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
  • Vigilancia de la asimetría, fallo de fases, secuencia de fases
  • Retardo de arranque, de reacción y de desactivación ajustables

Los relés de tensión de la serie VME420 están diseñados para monitorizar la frecuencia y la minima y máxima tensión entre dos umbrales de medida (función de ventana de medida) en sistemas 3(N) AC. Las tensiones son medidas en valores r.m.s., el valor de medida se muestra continuamente en la pantalla LCD. El valor de medida más alto desde la activación de los relés es almacenado. Ya que cuenta con tiempos de respuesta ajustables, se pueden considerar características especiales de instalación como procedimientos de encendido especiales, variaciones de tensión en periodos cortos, etc. La serie VMD420 requiere una fuente de alimentación externa.

Características

  • Vigilancia de la subtensión, sobretensión y frecuencia en sistemas 3(N)AC 0…500 V
  • Vigilancia de la asimetría, fallo de fases, secuencia de fases
  • Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
  • Retardo de arranque, de reacción y de desactivación ajustables
  • Histéresis de conmutación ajustable
  • Medición del valor efectivo (AC + DC)
  • Indicación digital del valor de medida a través de display LC multifunción
  • Función Preset (parametrización básica automática)
  • LEDs para servicio, Alarma 1, Alarma 2
  • Memoria de valores de medida para el valor de activación
  • Autovigilancia permanente
  • Tecla Test/Reset interna
  • Dos relés de alarma separados, cada uno con 1 contacto conmutado
  • Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
  • Protección por contraseña para el ajuste del aparato
  • Tapa transparente precintable
  • Carcasa de 2 módulos (36 mm)
  • Bornas de presión (dos bornas por conexión)
  • Conforme con RoHS

Aplicaciones

  • Vigilancia de máquinas e instalaciones susceptibles a la tensión
  • Conexión y desconexión de instalaciones a partir de una determinada tensión
  • Vigilancia de suministros de corriente de emergencia o de relevo
  • Vigilancia de la tensión de conexión de consumidores móviles
  • Protección para motores trifásicos contra fallo y desviación de fase
  • Protección de transformadores mediante el reconocimiento de cargas asimétricas

LINETRAXX® VMD420 Variante(s)

TipoTensión de alimentación US*Tensión nominal de red Un*Ref**
VMD420-D-1AC 16…72 V / DC 9,6…94 V, 15…460 Hz3(N)AC 0…500 V / 288 V 15…460 HzB73010005
B93010005
VMD420-D-2AC/DC 70…300 V, 15…460 Hz3(N)AC 0…500 V / 288 V, 15…460 HzB73010006
B93010006

* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)

Accesorios opcionales para LINETRAXX® VMD420

TipoRef.
Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad)B98060008
Marco de montaje XM420 B990994
