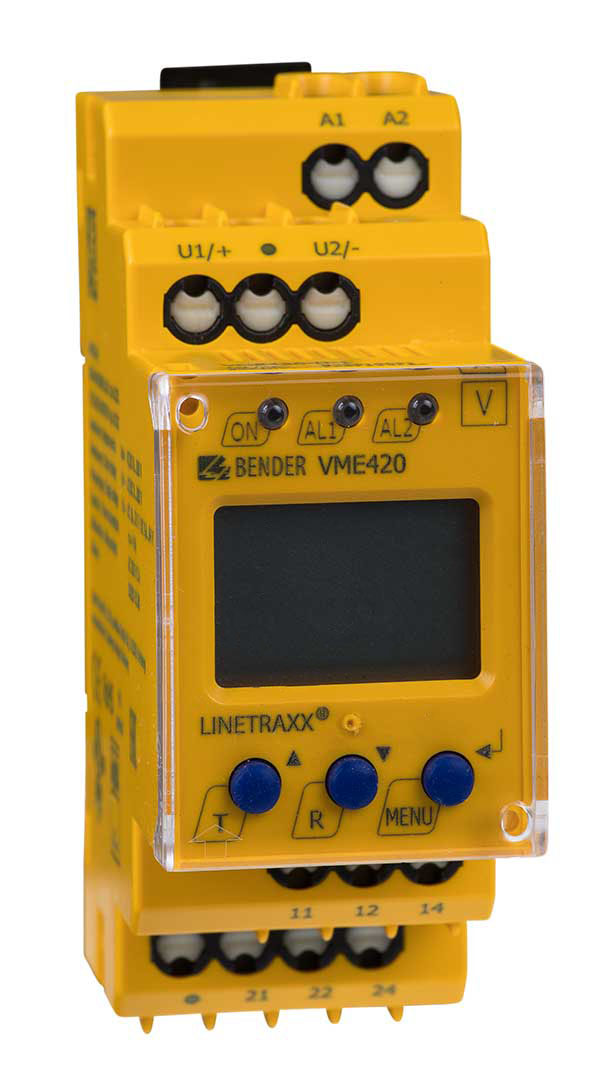

LINETRAXX® VME420

  • Vigilancia de la subtensión, sobretensión y frecuencia de sistemas AC/DC 0…300 V
  • Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
  • Retardo de arranque, de respuesta y de desactivación ajustables
  • Protección por contraseña para el ajuste del aparato
  • Función Preset (parametrización básica automática)

Los relés de tensión de la serie VME420 están diseñados para monitorizar la frecuencia y la minima y máxima tensión entre dos umbrales de medida (función de ventana de medida) en sistemas AC y DC. Las tensiones son medidas en valores r.m.s. , el valor de medida se muestra continuamente en la pantalla LCD. El valor de medida más alto desde la activación de los relés será almacenado. Ya que cuenta con tiempos de respuesta ajustables, se pueden considerar características especiales de instalación como procedimientos de encendido especiales, variaciones de tensión en periodos cortos, etc. La serie VME420 requiere una fuente de alimentación externa.

¿Alguna duda? Contáctenos!

LINETRAXX® VME420
LINETRAXX® VME420
  • Vigilancia de la subtensión, sobretensión y frecuencia de sistemas AC/DC 0…300 V
  • Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
  • Retardo de arranque, de respuesta y de desactivación ajustables
  • Protección por contraseña para el ajuste del aparato
  • Función Preset (parametrización básica automática)

Los relés de tensión de la serie VME420 están diseñados para monitorizar la frecuencia y la minima y máxima tensión entre dos umbrales de medida (función de ventana de medida) en sistemas AC y DC. Las tensiones son medidas en valores r.m.s. , el valor de medida se muestra continuamente en la pantalla LCD. El valor de medida más alto desde la activación de los relés será almacenado. Ya que cuenta con tiempos de respuesta ajustables, se pueden considerar características especiales de instalación como procedimientos de encendido especiales, variaciones de tensión en periodos cortos, etc. La serie VME420 requiere una fuente de alimentación externa.

¿Alguna duda? Contáctenos!

Características

  • Vigilancia de la subtensión, sobretensión y frecuencia de sistemas AC/DC 0…300 V
  • Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
  • Retardo de arranque, de respuesta y de desactivación ajustables
  • Histéresis de conmutación ajustable
  • Medición del valor efectivo (AC + DC)
  • Indicación digital del valor de medida a través de display LC multifunción
  • Función Preset (parametrización básica automática)
  • LEDs para servicio, Alarma 1, Alarma 2
  • Memoria de valores de medida para el valor de activación
  • Autovigilancia permanente
  • Tecla Test/Reset interna
  • Dos relés de alarma separados, cada uno con 1 contacto conmutado
  • Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
  • Protección por contraseña para el ajuste del aparato
  • Tapa transparente precintable
  • Carcasa de 2 módulos (36 mm)
  • Bornas de presión (dos bornas por conexión)
  • Conforme con RoHS

Aplicaciones

  • Vigilancia de tensión y frecuencia en máquinas e instalaciones monofásicas
  • Vigilancia de contacto a tierra a través de transformador de tensión en redes de media tensión
  • Vigilancia de sistemas de baterías
  • Conexión y desconexión de instalaciones a partir de una determinada tensión

LINETRAXX® VME420 Variante(s)

TipoTensión de alimentación US*Tensión nominal de red Un*Ref.**
VME420-D-1DC 9,6 V…94 V / AC 16…72 V, 15…460 HzAC/DC 0…300 V / 15…460 HzB73010001
B93010001
VME420-D-2DC 70…300 V / AC 70…300 V, 15…460 HzAC/DC 0…300 V / 15…460 HzB73010002
B93010002

* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)

Accesorios opcionales para LINETRAXX® VME420

TipoRef.
Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad)B98060008
Marco de montaje XM420 B990994

Descargas para LINETRAXX® VME420

NombreTipoTamañoIdiomaSello de tiempoD-/B-Número
UKCA - VMx42x Declaración de conformidad 141.7 KB 2022/12/2020.12.2022
TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x and VMx420 Certificados 411.7 KB EN2023/01/1212.01.2023
TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x und VMx420 Certificados 431.9 KB DE2023/01/1212.01.2023
VMx42x Declaración de conformidad CE 93.7 KB 2022/11/0404.11.2022
VME420 Manuales 1.7 MB DE2021/09/2222.09.2021D00026
VME420 Manuales 1.8 MB EN2021/09/2222.09.2021D00026
VME420 Manuales 1.5 MB ES2021/09/2222.09.2021D00026
VME420 Manuales 692.1 KB FR2019/05/1313.05.2019D00026
VME420 Datos técnicos 365.7 KB DE2021/08/2525.08.2021D00026
VME420 Datos técnicos 363.8 KB EN2022/08/1010.08.2022D00026
VME420 Datos técnicos 369.4 KB ES2021/08/2525.08.2021D00026
VME420 Datos técnicos 516.6 KB ZH2019/05/1313.05.2019D00026
XM420-Schnittstellenoptionen Datos técnicos 264.1 KB DE2019/05/1313.05.2019
XM420 interface options Datos técnicos 223.5 KB EN2019/05/1313.05.2019D00051
VME420 Guías rápida 810.2 KB DE2024/05/2323.05.2024D00026
VME420 Guías rápida 810.2 KB EN2024/05/2323.05.2024D00026
Changed variants of relays from goldplated to silver-plated contacts Información técnica 166.3 KB EN2022/06/2727.06.2022
Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte Información técnica 166.3 KB DE2022/06/2727.06.2022
