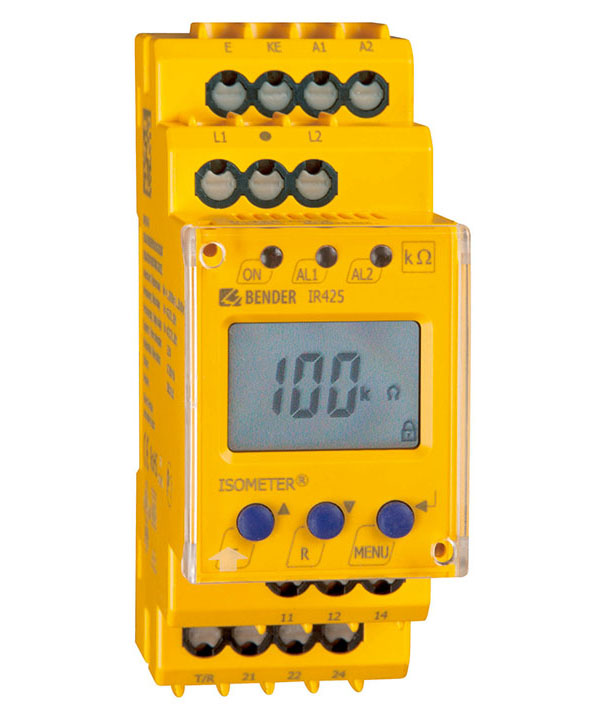

ISOMETER® IR425-D4
- Monitor de falla a tierra para sistemas de IT de AC y DC
- Para circuitos de control
- Acorde con IEC 61557-8
- Dos valores de respuesta configurables por separado
- Pantalla LC multifuncional
El ISOMETER® IR425 vigila la resistencia de aislamiento de circuitos de corriente de mando AC/DC aislados de tierra (Sistemas IT) 0…300 V. Los componentes alimentados por corriente continua, que se encuentren en un sistema AC/DC, no tienen ninguna influencia sobre el comportamiento de respuesta. Gracias a la tensión de alimentación separada, es posible la vigilancia del sistema sin tensión.
- Monitor de falla a tierra para sistemas de IT de AC y DC
- Para circuitos de control
- Acorde con IEC 61557-8
- Dos valores de respuesta configurables por separado
- Pantalla LC multifuncional
El ISOMETER® IR425 vigila la resistencia de aislamiento de circuitos de corriente de mando AC/DC aislados de tierra (Sistemas IT) 0…300 V. Los componentes alimentados por corriente continua, que se encuentren en un sistema AC/DC, no tienen ninguna influencia sobre el comportamiento de respuesta. Gracias a la tensión de alimentación separada, es posible la vigilancia del sistema sin tensión.
Características
- Vigilancia de aislamiento para circuitos de corriente de mando AC/DC 0…300 V
- Dos valores de respuesta ajustables por separado
- Función Preset (parametrización básica automática)
- Vigilancia de conexión red/tierra
- LEDs de aviso para servicio, Alarma 1, Alarma 2
- Tecla Test/Reset interna/externa
- Dos relés de alarma separados (cada uno con un contacto conmutado)
- Corriente de trabajo/reposo seleccionable
- Memorización de errores seleccionable
- Autovigilancia con aviso automático
- Display LC multifunción
- Retardo de respuesta ajustable
- Carcasa de 2 módulos (36 mm)
- Bornas de presión (dos bornas por conexión)
Aplicaciones
- Circuitos de corriente de mando AC/DC en la industria, en la construcción de máquinas, en centrales eléctricas, elevadores, en la automatización, etc.
- Circuitos de corriente de mando y auxiliar AC/DC según DIN EN 60204-1 “Equipamiento eléctrico de máquinas”, IEC 60204-1, EN 60204-1
- Circuitos de corriente auxiliar AC/DC según DIN VDE 0100-725 (VDE 0100-725)
- Sistemas IT AC/DC pequeños, p.ej. instalaciones de iluminación
ISOMETER® IR425-D4 Variante(s)
| Tipo | Tensión nominal de red* Un | Tensión de alimentación* US | Valor de respuesta Ran | Capacidad derivación de de red Ce | Ref.** |
|---|---|---|---|---|---|
| IR425-D4-1 | DC/AC 0…300 V, 15…460 Hz | DC 9,6…94 V/ AC 16…72 V, 15…460 Hz | 1…200 kΩ | < 20 µF | B71036403 B91036403 |
| IR425-D4-2 | DC/AC 0…300 V, 15…460 Hz | DC 70…300 V/ AC 70…300 V, 15…460 Hz | 1…200 kΩ | < 20 µF | B71036402 B91036402 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para ISOMETER® IR425-D4
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje con tornillos (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
