En las salas médicas del Grupo 2 - como quirófanos y unidades de cuidados intensivos -, un corte de suministro eléctrico durante el tratamiento de un paciente puede tener consecuencias que pongan en peligro la vida. Por este motivo, la norma internacional IEC 60364-7-710 exige que los sistemas IT de usos médicos sin conexión a tierra cuenten con una supervisión continua del aislamiento. De este modo, la fuente de alimentación sigue estando disponible incluso en caso de que se produzca el primer fallo de aislamiento.
Con el ISOMETER® isoMED527 y el ISOSCAN® EDS551, Bender ofrece la nueva generación de monitorización de aislamiento y detección de fallos de aislamiento para sistemas IT de usos médicos. Los dispositivos supervisan todos los parámetros relevantes para la seguridad, como la capacitancia de fuga del sistema (véase la sección de preguntas frecuentes para saber por qué es importante), emiten una alerta temprana en caso de condiciones críticas y localizan automáticamente los fallos de aislamiento en menos de 5 segundos.
Mayor seguridad eléctrica
Supervisión de todos los parámetros relevantes para los sistemas IT de usos médicos
Resolución más rápida de las averías
Localización automática de fallos de aislamiento en menos de 5 segundos
Alarmas priorizadas
Todas las alarmas se notifican de inmediato. No se pierde ningún mensaje de alarma.
Integración perfecta en el sistema Bender
Nueva interfaz de comunicación BSC (consulta las preguntas frecuentes para obtener más detalles)

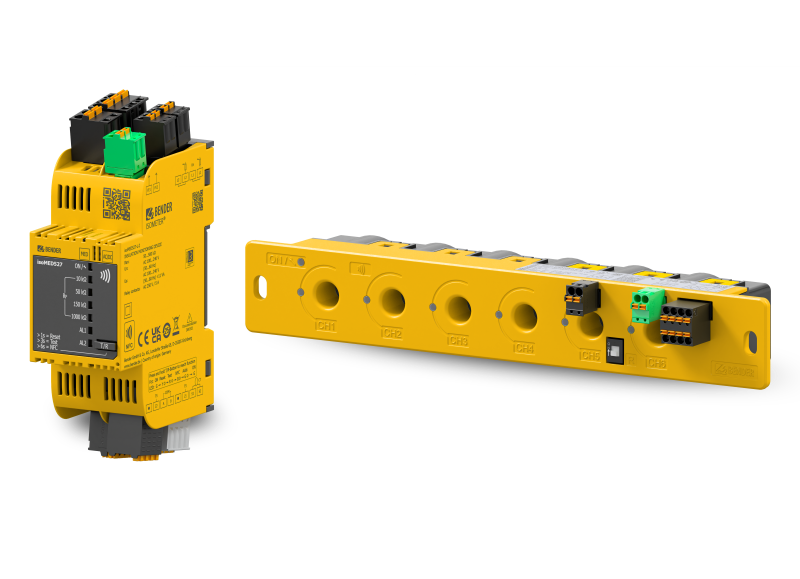

El ISOMETER® isoMED527 y el ISOSCAN® EDS551 combinan la monitorización continua del aislamiento con la localización automática de fallos de aislamiento. Esto permite detectar cambios críticos en una fase temprana y localizar rápidamente los fallos, lo que garantiza un funcionamiento seguro.

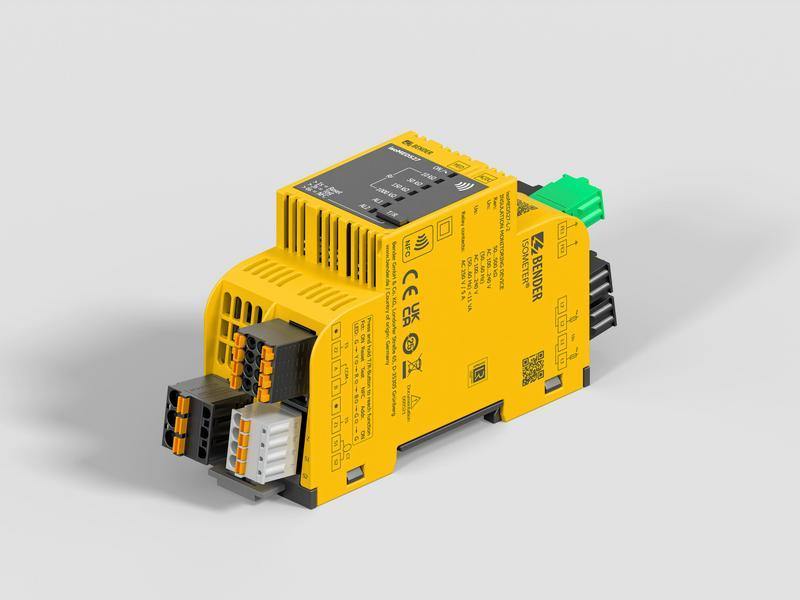

El ISOMETER® isoMED527 supervisa de forma continua el estado eléctrico del sistema IT médico y avisa inmediatamente si se produce algún cambio o error.

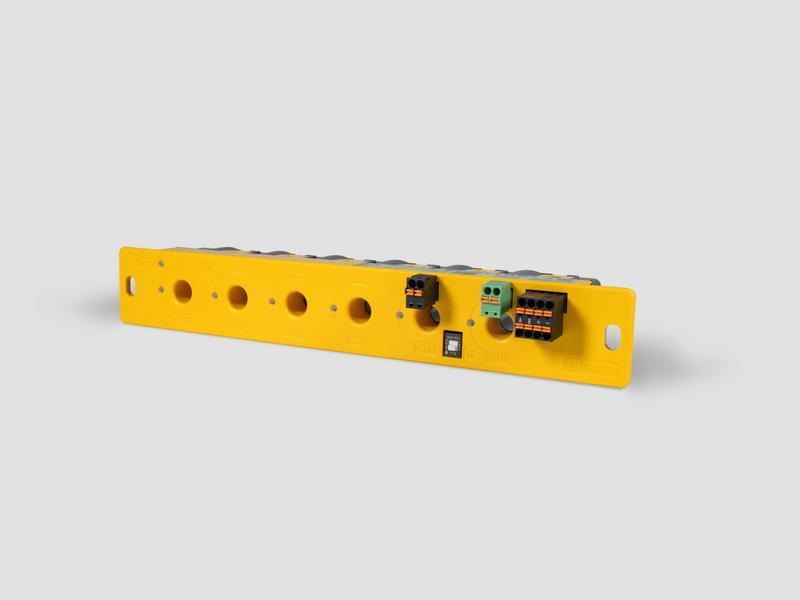

El ISOSCAN® EDS551 complementa la monitorización del aislamiento localizando automáticamente los fallos de aislamiento y notificándolos en cuestión de segundos.
De acuerdo con la norma IEC 61557-8, los mensajes de alarma deben transmitirse a través de una advertencia remota de aislamiento (RIW= Remote Insulation Warning). Para ello, están disponibles el panel de control Bender CP9xx-EDGE y el indicador de alarma remota CP305 (a partir de la versión 2.0 del software).
En las salas médicas del Grupo 2, el suministro eléctrico debe seguir estando disponible incluso en caso de un fallo inicial de aislamiento. Para garantizar que ningún fallo de aislamiento pase desapercibido, es necesario realizar una supervisión continua de la resistencia de aislamiento dentro de un sistema IT.
La monitorización continua del aislamiento detecta el deterioro del mismo en un estado no crítico y advierte de posibles situaciones críticas. Esto garantiza el funcionamiento fiable de las salas médicas.
La capacitancia de fuga del sistema tiene un impacto directo en la corriente de fallo cuando se produce un fallo de aislamiento. El aumento de la capacitancia de fuga del sistema puede deberse a tramos de cable largos, devanados de transformadores, equipos médicos eléctricos conectados o fuentes de alimentación conmutadas envejecidas, dañadas o defectuosas conectadas al sistema informático médico.
Dado que ISOMETER® isoMED527 e ISOSCAN® EDS551 también supervisan este importante parámetro del sistema y emiten una alerta temprana si la capacitancia de fuga del sistema se vuelve demasiado alta, se pueden aplicar medidas correctivas antes de que se produzca una condición de funcionamiento crítica. Esto ayuda a reducir las corrientes de fallo en caso de un primer fallo de aislamiento, a mejorar la seguridad eléctrica y a garantizar el funcionamiento fiable de los sistemas IT de usos médicos.
El sistema de localización de fallos de aislamiento identifica automáticamente el circuito en el que se ha producido un fallo de aislamiento. Mientras que la monitorización del aislamiento detecta un deterioro de la resistencia de aislamiento, un sistema de localización de fallos de aislamiento ayuda a determinar dónde se encuentra el fallo.
El ISOSCAN® EDS551 realiza esta tarea de forma automática y localiza los fallos de aislamiento en menos de 5 segundos.
El protocolo BSC es un nuevo protocolo de bus que permite una comunicación más eficaz entre los dispositivos de Bender. Permite que los dispositivos del sistema de monitorización intercambien información y mensajes de alarma. El nuevo protocolo permite una activación más rápida de la alarma en caso de fallo de aislamiento, independientemente del número de dispositivos de monitorización integrados en el sistema.
Importante: El protocolo BSC no es compatible con el protocolo BMS utilizado anteriormente.
El panel de control Bender CP9xx-EDGE y el indicador de alarma remota CP305 (a partir de la versión de software 2.0) están disponibles para la alerta remota de aislamiento a través del protocolo BSC.
Los requisitos para los sistemas aislados de uso médicos se definen en la norma IEC 60364-7-710. Los requisitos para los dispositivos de monitorización de aislamiento y la localización de fallos de aislamiento se especifican en las normas IEC 61557-8 e IEC 61557-9.
Además, deben respetarse las normas y reglamentos nacionales a la hora de planificar o poner en funcionamiento un sistema informático médico.
