Funcionamiento seguro de las centrales eléctricas

Circuito de tensión de mando

La alta disponibilidad comienza con un suministro seguro

Circuito de tensión de mando

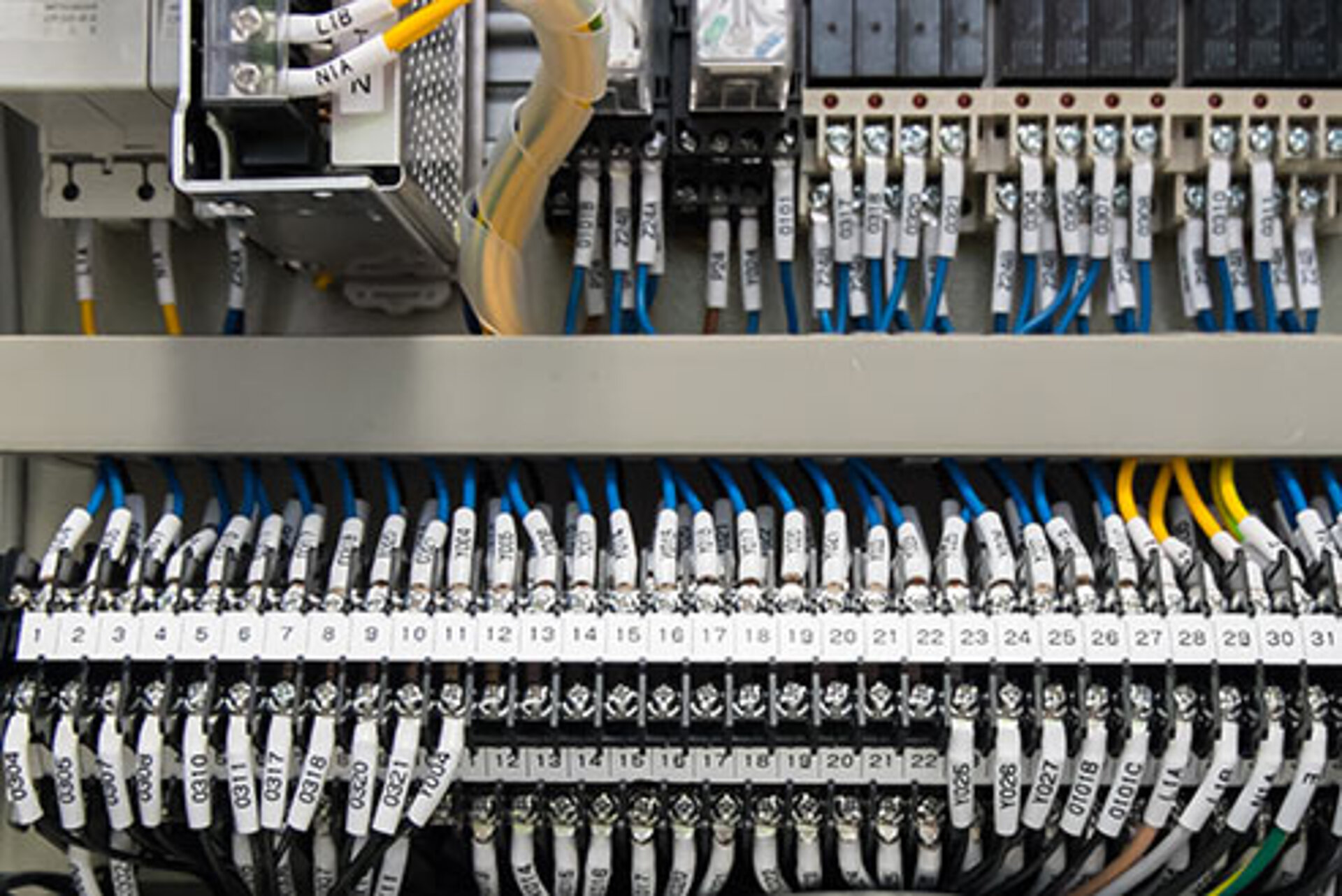

Los circuitos de tensión de mando tienen que controlarse en cuanto a la seguridad eléctrica, ya que un fallo eléctrico desconocido es lo mismo que una parada inesperada de la instalación y aumenta además considerablemente el peligro de incendio. Además, las actuaciones de servicio no planificadas provocan un coste elevado de tiempo y de dinero.

Las aseguradoras de centrales eléctricas requieren parcialmente sistemas de monitorización de condición efectivos. Con el sistema de monitorización de condición de Bender tendrá todos los datos relevantes de su instalación a la vista de forma centralizada.

Resumen de Productos ISOMETER®
Resumen de Productos Vigilancia de corriente diferencial
Resumen de Productos Relés electrónicos de medida y vigilancia
Flyer Power Quality
Application Note EDS309x
Technical paper Insulation fault location - Planning and set up in the solar charging station at the University of Applied Sciences Bingen
Technical paper Electrical safety in control and auxiliary circuits
Technical paper Where residual current technology meets the IT system
DIN VDE 0100-731
Errichten von Niederspannungsanlagen - Teil 7-731: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – Abgeschlossene elektrische Betriebsstätten

Monitorización del generador

Supervisión segura de las máquinas rotativas

Supervisión de rotor

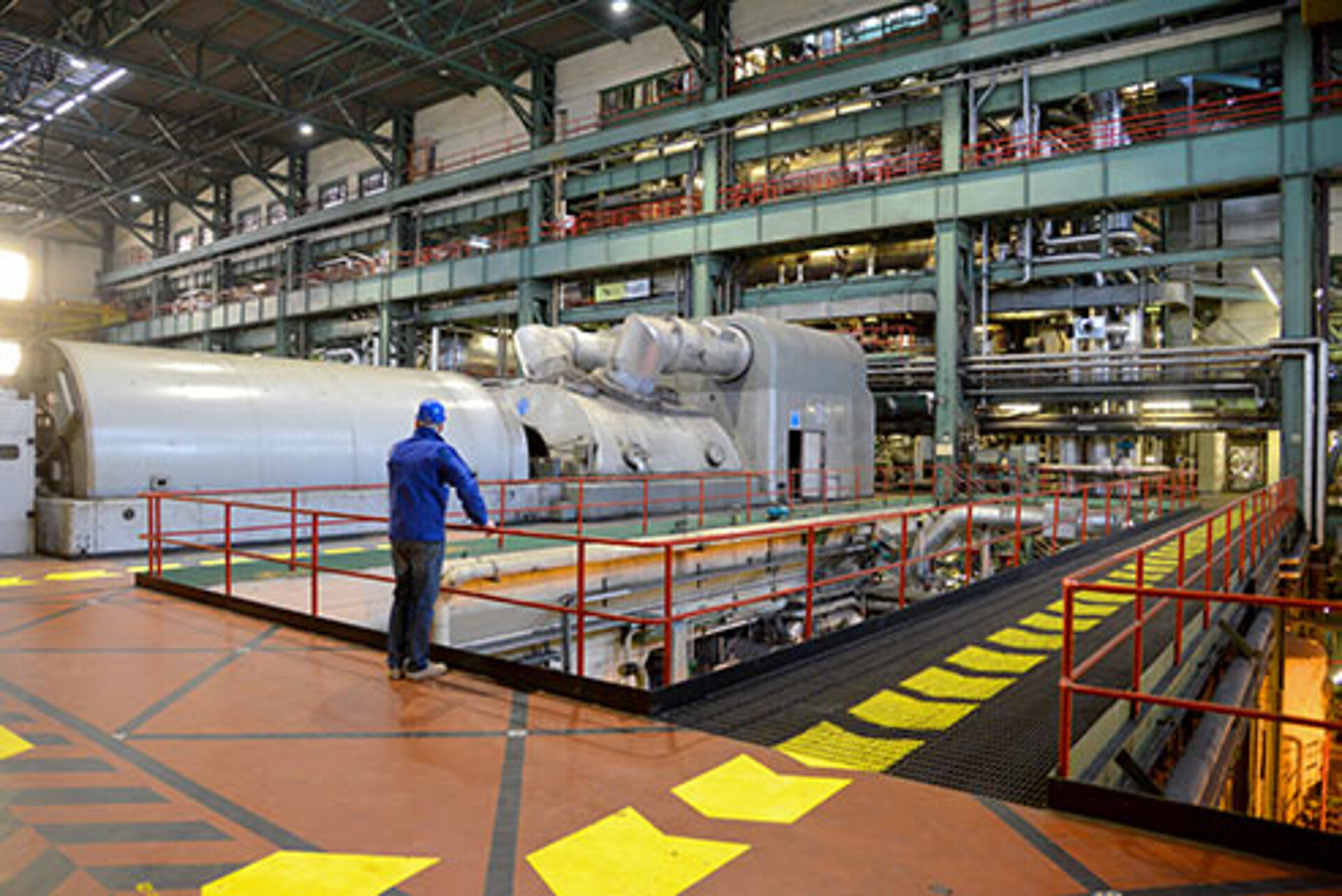

Las centrales eléctricas de todo tipo utilizan generadores que convierten la energía mecánica en energía eléctrica. Es imprescindible que su servicio sea fiable para que el suministro eléctrico sea continuo. Cada aislamiento en máquinas eléctricas está sometido a procesos de envejecimiento. Por medio de una supervisión de aislamiento permanente se puede determinar en qué estado se encuentra el aislamiento de su máquina. De este modo estará a salvo de sorpresas. La conexión se realiza de forma directa (estator) o a través de anillos de colector (rotor). Los posibles peligros y riesgos se pueden detectar con rapidez. Por ejemplo, el sistema de excitación causa corrientes armónicas, que en el caso de los equipos de medición de aislamiento convencionales generan datos erróneos. Un ISOMETER® de Bender tiene en cuenta estas interferencias en la medida de aislamiento.

Resumen de Productos ISOMETER®
Artículo técnico Why the IT system is often the best choice (en)

Vigilantes de aislamiento recomendados:

Acopladores recomendados:

DIN VDE 0100-731
Errichten von Niederspannungsanlagen - Teil 7-731: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – Abgeschlossene elektrische Betriebsstätten

Consumidores desconectados

¿Preparados para funcionar?

Consumidores desconectados

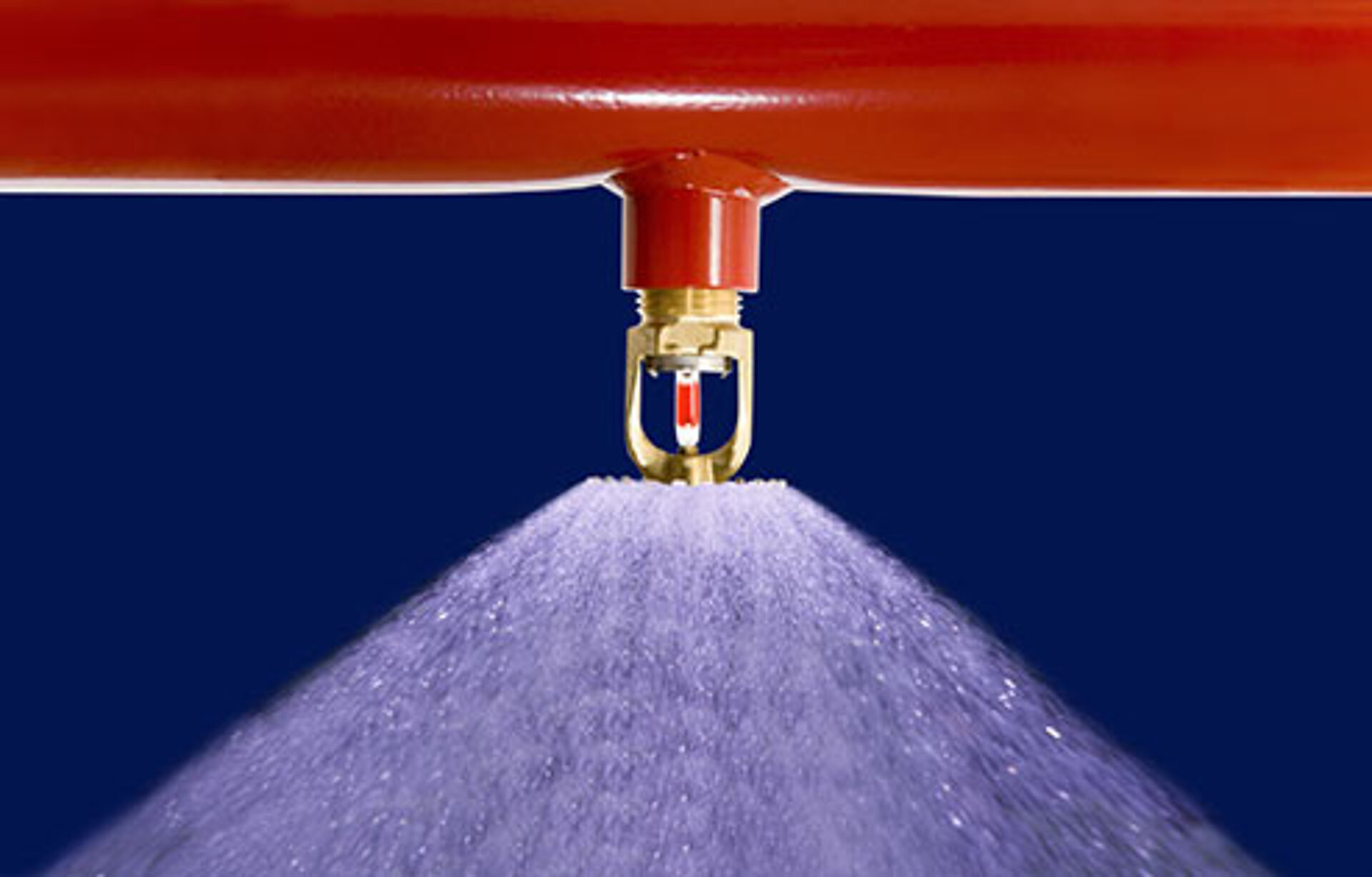

La supervisión de aislamiento continua de los consumidores desconectados juega un papel decisivo para la prevención de daños. Las instalaciones de grúa, las bombas de extinción de incendios, accionamientos de correderas y mucho más, se conectan ocasionalmente o sólo en casos de emergencia – pero precisamente entonces tienen que funcionar perfectamente.
Los ISOMETER® Offline de Bender supervisan de forma permanente la resistencia de aislamiento en equipos desconectados, comunican a tiempo los fallos de aislamiento y protegen perfectamente contra situaciones críticas.

Flyer Offline Monitoring

Vigilantes de aislamiento recomendados:

EN 61557-8
Seguridad eléctrica en redes de distribución de baja tensión de hasta 1 000 V en c.a. y 1 500 V en c.c. Equipos para ensayo, medida o vigilancia de las medidas de protección. Parte 8: Dispositivos de detección del aislamiento para esquemas IT

EN 61557-9
Seguridad eléctrica en redes de distribución de baja tensión hasta 1 000 V c.a. y 1 500 V c.c. Equipos para ensayo, medida o vigilancia de las medidas de protección. Parte 9: Equipos para localización de fallo de aislamiento en redes IT

EN 61557-15
Seguridad eléctrica en redes de distribución de baja tensión de hasta 1 000 V en c.a. y 1 500 V en c.c. Equipos para ensayo, medida o vigilancia de las medidas de protección. Parte 15: Requisitos funcionales de seguridad para los dispositivos de detección del aislamiento y para los equipos para localización de fallo de aislamiento en redes IT

Vigilancia de la tensión

Monitorización de redes de tensión alterna trifásicas

VMD258

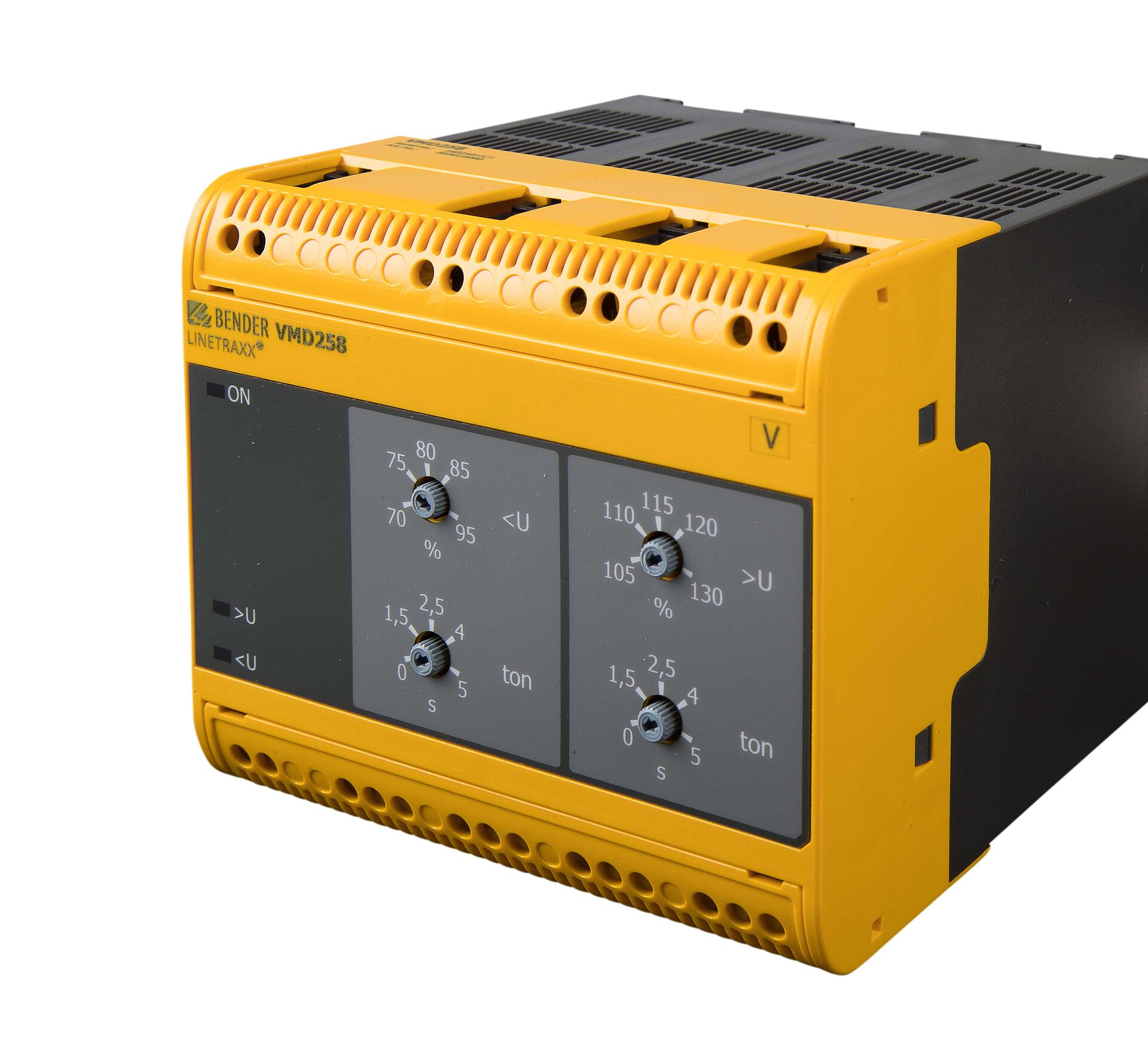

El relé de tensión analógico VMD258 vigila las redes de tensión alterna trifásicas en cuanto a subtensión y sobretensión (función de ventana). No necesita ninguna conexión puntual de estrella y de este modo es apropiado de modo universal para sistemas 3AC.

La tensión de suministro del sistema electrónico se toma de la red a supervisar. El suministro del sistema electrónico, los relés y la conexión para el acumulador de energía externo están separados de la red por medio de un aislamiento doble. Transformadores de entrada especiales amortiguan la transmisión de factores perturbadores del sistema. Los valores de ajuste para la subtensión y la sobretensión, así como los retardos de reacción se pueden ajustar de modo continuo.

Resumen de Productos Power Quality

Relés de medida y vigilancia recomendados:

DIN EN 60255-1 VDE 0435-300
Measuring relays and protection equipment - Part 1: Common requirements

DIN EN 60255-127 VDE 0435-3127
Measuring relays and protection equipment - Part 127: Functional requirements for over/under voltage protection
